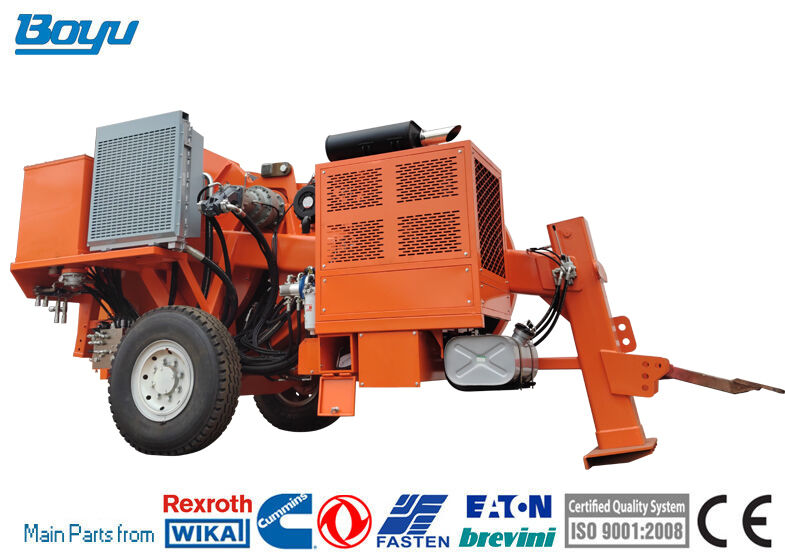

Оборудование для монтажа проводов над головой Гидравлический натяжной станок TY2x70

TY2x70 Гидравлический натяжной станок

Станок позволяет осуществлять натяжную прокладку двойного провода сечением 630 мм² и ниже в горных и холмистых районах, двойного провода сечением 720 мм² и ниже на равнинной местности, а также провода сечением 720 мм² на различных типах местности; кроме того, он может использоваться для натяжной прокладки оптического кабеля OPGW или ADSS и тягового каната 500 кВ на различных типах местности.²и ниже в горных и холмистых районах, двойного провода сечением 720 мм²²и ниже на равнинной местности, а также провода сечением 720 мм²²на различных типах местности; кроме того, он может использоваться для натяжной прокладки оптического кабеля OPGW или ADSS и тягового каната 500 кВ на различных типах местности

Характеристики

Диаметр ведущего барабана: 1700 мм

Максимальный диаметр провода: 45 мм

Количество канавок: 2x6

Общий вес: 9000 кг

Габаритные размеры (длина*ширина*высота): 4700*2300*2700 мм

Производительность

Максимальное кратковременное натяжение: 2x70 кН

Максимальное непрерывное натяжение: 2x60 кН

Скорость при максимальном натяжении: 2,5 км/ч

Максимальная скорость: 5 км/ч

Тяговое усилие при максимальной скорости: 2x30 кН/1x60 кН

Максимальная сила обратного тяжения: 2*60 кН/1*120 кН

Максимальная скорость обратного тяжения: 3 км/ч

Основная комплектация

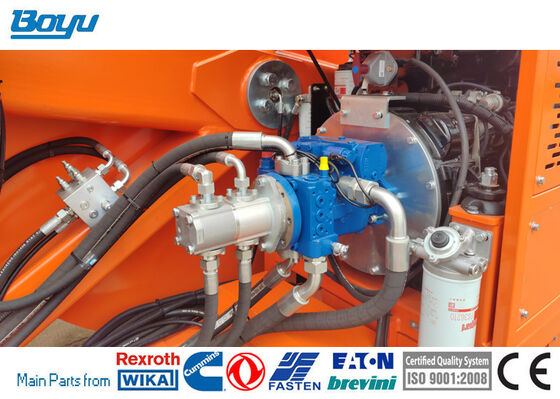

Двигатель: Cummins

Гидравлический насос: German Rexroth/Danish Danfoss

Основной двигатель: German Rexroth/French Leduc

Редуктор: German Rexroth / Italy Bonfiglioli

Основные гидравлические клапаны: USA Sun / Italy ATOS

Двигатель

Дизель: 77 кВт (103 л.с.)

Система охлаждения: водяная

Электрическая система: 24 В

Гидравлическая трансмиссия

Станок обеспечивает бесступенчатое регулирование скорости.

Станок оснащен системой предварительной установки натяжения.

Комплектация

2 отрицательных самодействующих гидравлических тормоза

2 гидравлических динамометра

Система охлаждения гидравлического масла

2 цифровых счетчика метра и скорости

Приборы управления гидравлической системой и дизельным двигателем

Жесткая ось для буксировки на максимальной скорости 15 км/ч с механическим стояночным тормозом

Гидравлический силовой блок для управления до 2 отдельными барабанными стойками с гидравлическим двигателем

Точка заземления

Дополнительные устройства

Система освещения для прицепа

2 гидравлических зажима для каната/провода (за дополнительную плату)

Поворотный ролик направляющего каната

Прицеп для буксировки на максимальной скорости 15 км/ч

Цифровой счетчик скорости и метра

Система воздушных тормозов для прицепа
