Передающая линия конструкции шнуруя двигатель Cummins 4BTA3.9-C130 оборудования

Tensioner кабеля TY1x120III гидравлический для двигателя Cummins 4BTA3.9-C130 конструкции передающей линии

Рабочий параметр

Основное техническое представление

1. Максимальное прерывистое напряжение: 130KN
2. Максимальное непрерывное напряжение: 120KN
3. Соответствуя скорость: 2.5km/h
4. Максимальная задняя часть вытягивая скорость: 3km/h
5. Диаметр колеса растяжимой силы: 1500mm
6. Номера паза: 15
7. Максимальная скорость вознаграждения: 5km/h
8. Максимальная задняя часть вытягивая силу: 90kn
9. Максимальный применимый диаметр провода: 40mm
10. Размеры перехода
11. Длина: 5300mm
12. Ширина: 2300mm
13. Высота: 2600mm
14. Соответствуя напряжение: 60KN
15. Полный вес: 8100kg

Двигатель

• Модель: Cummins 4BTA3.9-C130
• Расклассифицированная сила: 97kw/2500rpm

Главный насос:

• Тип: Насос плунжера гидравлического контроля двухнаправленный переменный (Германия Rexroth)
• Модель: A4VG71EP4/32R

Гидравлический мотор:

• Тип: Двухсторонний количественный мотор поршеня плунжера (Германия Rexroth)
• Модель: A2FM180/61W

Редуктор скорости:

• Тип: Decelerator шестерни планеты (Италия Bonfiglioli)
• Модель: 310 L2
• Коэффициент уменьшения: 28
• Давление отверстия тормоза: 1.8MPA

Электрическая система

• Напряжение тока системы: 24V
• Аккумулятор: 6-QA-110 (2 набора)
• Начало двигателя дизеля: электрическое начало 24V

Система передачи

• С системой передачи закрытой двух-петли гидравлическими и decelerator планеты, колесо напряжения управляется основной шестерней. С заворотом, величина обратной силы тракции приведена давлением выхода насоса.
• В условии напряжения, гидравлическое вращение мотора управляется колесом напряжения; величина напряжения проконтролирована путем регулировать давление выхода мотора.

Масло и таблица емкости

Цели и характеристики

• Эта машина напряжения вид строительной техники больших и высокой эффективности силы.
• Оно имеет высокое распределение общей характеристики, обширного запаса силы, высокой скорости доставки и широкой пользы.
• Оно главным образом использовано для доставки всех видов провода, оптического кабеля и ведущего каната.
• Оно может встретить напряжение 220KV двух-разделения LGJ-630 и под проводниками в гористом и холмистом ландшафте.
• Напряжение оптических кабелей как OPGW или AESS в различных местностях.
• Напряжение ведущего каната 500KV под различными местностями и вытягивать обратного.

Характеристики

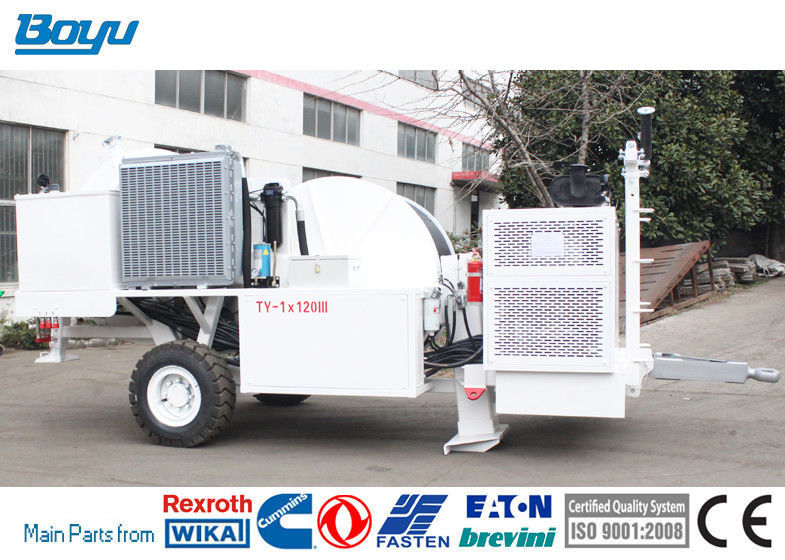

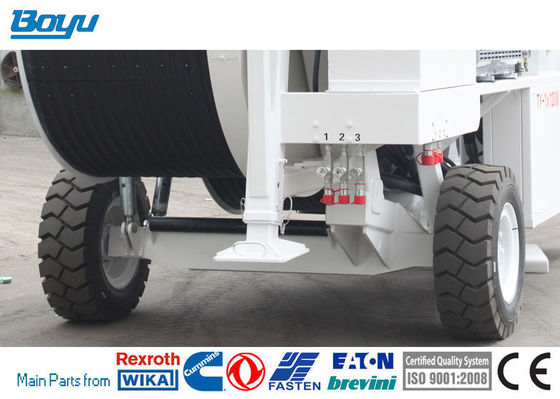

• Машина напряжения TY1×120III принимает структуру трейлера одно-цапфы с красивым возникновением. Начало оборудовано с реверзибельным трактором тракции, который удобен для тянуть.
• Кладя напряжение steplessly регулируемо, дисплей интуитивн, и он имеет функцию хорошей тяги заднюю.
• Примите немецкий редуктор Rexroth планетарный и гидравлический мотор, компактную текстуру, форму система передачи предварительного короткозамкнутого витка гидравлическая, передовую технологию, энергосбережение, высокий кпд передачи и надежное качество.
• Тормоз плиты трением влажный интегрирован в планетарном редукторе для избежания ежедневного обслуживания. Тормоз весны, гидравлический отпуск, легкая деятельность, короткое время на ответ, может не достигнуть никакого зазора тормозя, безопасный и надежный, в остановленном государстве, он может предотвратить линию идущую аварию причиненную отпускать линии кабеля.
• Главные компоненты как двигатель, главный гидронасос, гидравлический мотор, редуктор, и основной блок все клапана импортированные части, и система бежит стабилизированно и надежно.
