Подробная информация о продукте:
Оплата и доставка Условия:
|
Тип: | Передающая линия шнуруя пулер оборудования гидравлический | Максимальная прерывистая вытягивая сила: | 150кн |
---|---|---|---|
Максимальная непрерывная вытягивая сила: | кН 120 | Максимальная непрерывная тяговая скорость: | 5 км/х |
Общий размер (length×width×height): | 4800×2350×2470 mm | Вытягивать диаметр колеса: | 600мм |
Высокий свет: | гидравлическое оборудование передающей линии 150kN,передающая линия 5km/h шнуруя оборудование |

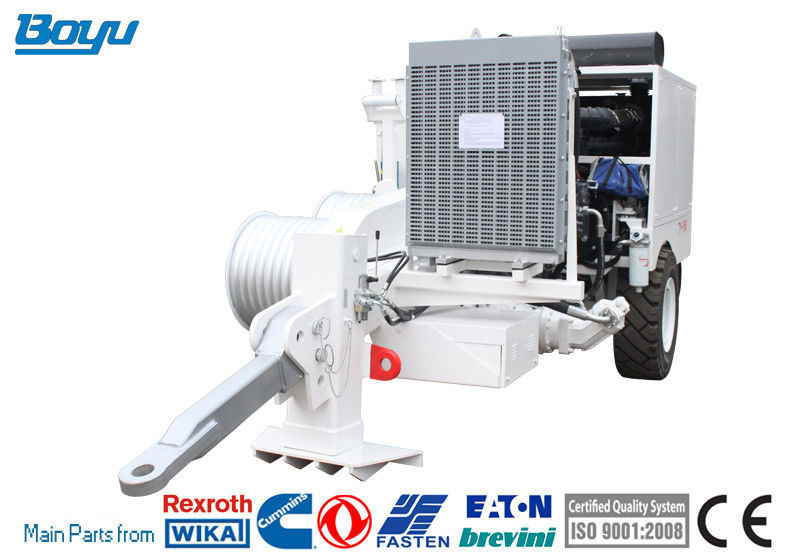

Передающая линия шнуруя силу 150kN гидравлических пулеров оборудования TY150 максимальную прерывистую вытягивая
Характеристики:
1. Пулер состоится из двигателя, типа закрыт гидравлической системы, управляющего устройства редуктора скорости, вытягивающ колесо, свертывая спиралью механизм вытягивая веревочки, систему деятельности и мейнфрейм. Главный пулер и свертываясь спиралью механизм вытягивая веревочек составить целый. Гидравлический поднимаясь стабилизатор в forepart рамки, двойной стабилизатор в задней части, при работе, вы могут отрегулировать их к положению работы. Вся машина имеет компактный план, разумное положение космоса и удобство деятельности.
2. Пулер принимает режим установки трейлера шпинделя 2-колеса одиночного для того чтобы быть удобен для транспорта транс-поля. Вытягивающ колесо, аранжированы, что с обеих сторон главного прогона делают двигатель, гидравлический масляный бак и доска деятельности разумно полную машину осуществить одноточечный поднимать и удобный поднимая транспорт и уменьшить длину полной машины. Коэффициент безопасности прочности пункта анкера большой, безопасный и надежный.
3. Вытягивая колесо обработано особенной технологией, которая износоустойчива.
4. Вытягивая колесо может вращать в позитве и негативные направления, вытянуть вытягивая веревочку и поставить вытягивая веревочку, и вытягивая силу можно заранее поставить и показать визуально от манометра.
5. Пулер гидравлический тип дисковода, принимает насос смещения кулачка с криволинейным пазом немецким управлением Rexroth гидравлическим склоняя переменный, мотор склонный-оси гидравлический для того чтобы сформировать закрытый тип управляющее устройство цепи гидравлическое. Он выдвигал метод, энергосбережение, высокую эффективность привода, надежное качество и функцию предохранения от перегрузки собственной личности для избежания повреждения гидродинамического удара и ускорения повышения температуры масла.
6. Примите немецкий редуктор скорости Rexroth планетарный с компактной текстурой и надежным качеством.
7. Примите международный предварительный гидравлический servocontrol для вытягивать или подпирать машину в настоящее время и осуществите ровное удобство регулировки и деятельности, гибкость и надежность вытягивать скорость.
8. Примите тип влажный тормоз плиты трением; интегрированный в планетарном редукторе скорости; был свободен профилактического обслуживания, с тормозом весны, отпуском гидравлического давления, легкой деятельностью и быстрой скоростью реакции; нул тормозов зазора может быть осуществлены, безопасны и надежны. В остановленном государстве, проводник-сползать с аварии возникая от отпуска веревочки кабеля можно избежать. Когда пламена двигателя вне внезапно или терпят неудачу, тормоз имеют автоматическую функцию предохранения от тормоза.
9. Рукоятка управления принимает обнаруживать местонахождение дизайн для того чтобы быть удобна для своевременных и точных регулировки и контроля, легкой деятельности и уменьшения прочности усталости оператора. Доску деятельности можно раскрыть сразу от фронта для того чтобы быть удобна для осмотра и обслуживания.
10. Примите алюминиевый радиатор ребра покрова из сплава. Радиатор унесенное принудительное охлаждение через гидравлический вентилятор привода мотора, с хорошим действием радиации жары и длинным устойчивым временем деятельности, и может удобно и во времени отрегулировать выход воздуха вентилятора согласно практически окружающей среде и работая температуре.
11. Все виды гидравлических фильтров имеют значение обхода для защиты системы свободной от повреждения.
Рабочий параметр
Основной технический рабочий параметр |
Максимальная прерывистая вытягивая сила: 150kN Максимальная непрерывная вытягивая сила: kN 120 Соответствуя скорость: 2,5 km/h Максимальная непрерывная тяговая скорость: 5 km/h Соответствовать вытягивающ силу: kN 60 |
Параметр структуры |
Вытягивать диаметр колеса: 600mm Номер паза: 9 Максимальный диаметр применимой вытягивая веревочки: 26mm Вес: 6600kg Общий размер (length*width*height): 4800*2350*2470 mm Поднимать режим: одноточечный |
Двигатель |
Тип: Cummins 6CTA8.3-C260 Модель: Прямой тип 6-цилиндр надувая четырехтактный двигатель дизеля Диаметр цилиндра * ход: 114*135 mm Выход полного воздуха: 8,3 l Проектная скорость: 2200 r/min Расклассифицированная сила (одна сила часа): 194 kw Максимальный вращающий момент: 1135Nm Роторная скорость когда максимальный вращающий момент: 1500 r/min Тариф расхода топлива (стендовое испытание): 238g/kw.h Охлаждая метод: принудительное воздушное охлаждение |
Управляющее устройство Закрытый тип управляющее устройство цепи гидравлическое регулирует скорость через гидравлический насос плунжера с двухнаправленным переменным смещением, уменьшает скорость через шестерню планеты и приводы вытягивая колеса для того чтобы вращать в позитве и негативных направлениях через привод первой шестерни уровня терминальный. Охлаждая режим: принудительное охлаждение
Главный насос Модель: склоняя насос плунжера кулачка с криволинейным пазом двухнаправленный (немецкое Rexroth) Тип: A4VG250EP4DT1/32R-NSF02F021
Гидравлический мотор Модель: мотор плунжера склонный-оси двухнаправленным постоянн сплющенный смещением (немецкое Rexroth) Тип: A2FE180/61W-VZL106
Редуктор скорости Модель: уменьшение шестерни планеты 2-степени (немецкое Rexroth сделало заводом вклада Пекин единственным) Тип: 310 L2 Коэффициент уменьшения: 21,8 Давление ответа тормоза: 2.5Mpa |
Вспомогательная oilway гидравлическая система |
Открытый тип гидравлическая система постоянн скорости дросселя смещения управляя поставленное масло подниматься охлаждая и поднимая кабеля кронштейна ликера насоса с зубчатой передачей и масла контролей всей гидравлической системы через управляемые рукой клапан и шариковый клапан направления. Давление деятельности системы: 12Mpa Двухшпиндельный насос с зубчатой передачей: 1PF2G2-4X/016+014RR20MRL Вентиляторный двигатель: GM5-12-1FE13-S-20 Поднимать мотор: J2K-305 Цилиндр масла расширения рукава: 3TG110×250 Радиатор: B5024 |
Энергетическая система |
Напряжение тока системы: 24V Аккумулятор: электрическое начало 24V |
